joefish 5,021 Posted March 23, 2021 19 minutes ago, Alex.87 said: Buon giorno a tutti! Stavo apportando delle modifiche all'illuminazione della light box ma ho un problema: con lo stesso alimentatore,non riesco ad accendere tutte le strisce;sapete dirmi la motivazione? Sono collegate in serie o in parallelo? Hai un tester per misurare la corrente realmente assorbita e anche la tensione? Share this post Link to post Share on other sites

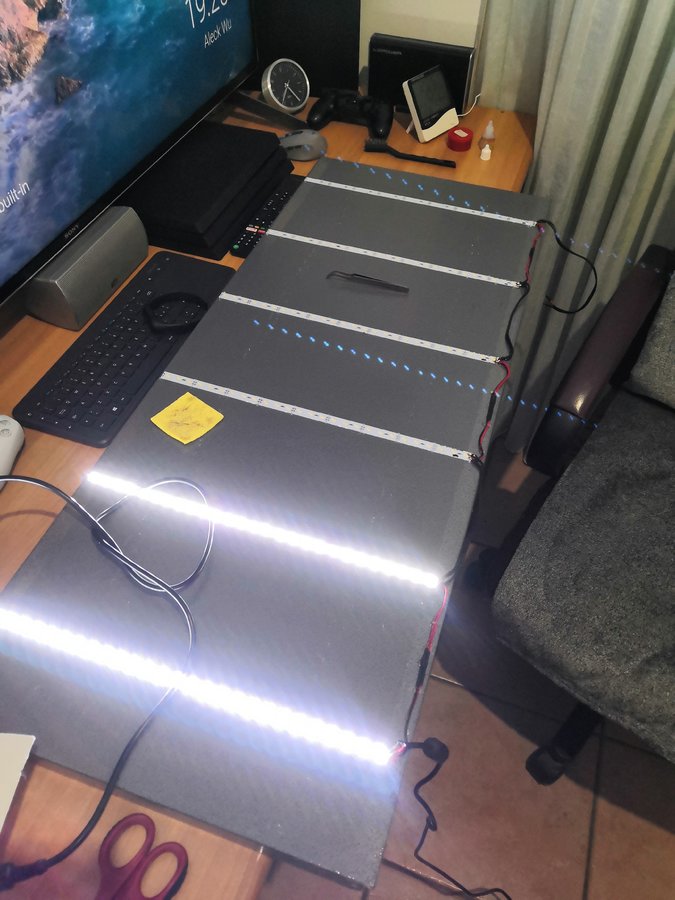

Alex.87 142 Posted March 23, 2021 1 hour ago, joefish said: Sono collegate in serie o in parallelo? Hai un tester per misurare la corrente realmente assorbita e anche la tensione? Sono in serie se non erro cioè uno dietro l'altro non tutti i positivi insieme e tutti i negativi insieme (per capirci 😅) Il tester purtroppo non ce l'ho però ho provato ad accendere le strisce singolarmente e vanno tutte Share this post Link to post Share on other sites
joefish 5,021 Posted March 23, 2021 Se sono in serie, il problema e' quello devi collegarle in parallelo, non ci sono alternative. purtroppo le piste di queste strisce sono pessime e man mano che allunghi la serie la resistenza aumenta e alla fine non riesci ad alimentarle correttamente. in parallelo risolvi e hai anche il massimo della luce da ciascun pezzo. per ogni spezzone puoi usare dei fili piu' sottili e li unisci sul di dietro in un unico mammut che poi va al driver. Quello che hai mostrato in foto e' troppo scarso, solo 3.3 A per poco meno di 40 W totali. Gli spezzoni che sono nella foto sono quelli "originali" da 50 cm o li hai tagliati? A occhio sembrano tagliati, pero' meglio essere sicuri. Se sono come le mie ogni spezzone da 50 cm assorbe circa 1 A, tu ne hai 6 e ti servirebbero almeno 60 W, meglio 100 W per non tirarlo troppo. Share this post Link to post Share on other sites
joefish 5,021 Posted March 23, 2021 Pero' aspetta, a vedere meglio la foto, hai fatto un parallelo, non molto ortodosso ma e' parallelo. Forse c'e' qualche filo interrotto o qualche saldatura fatta male dopo la seconda striscia accesa. Controlla meglio Share this post Link to post Share on other sites
Oban 9,508 Posted March 23, 2021 5 minutes ago, joefish said: Pero' aspetta, a vedere meglio la foto, hai fatto un parallelo, non molto ortodosso ma e' parallelo. Forse c'e' qualche filo interrotto o qualche saldatura fatta male dopo la seconda striscia accesa. Controlla meglio Oppure l'alimentatore è sottodimensionato e non ce la fa ad alimentare tutti gli spezzoni, meglio lasciare almeno un 20% di riserva sul consumo effettivo delle strisce. Meglio linkare nuovamente il thread dedicato: Strisce LED - Considerazioni sull'alimentazione Share this post Link to post Share on other sites
Alex.87 142 Posted March 23, 2021 28 minutes ago, joefish said: Pero' aspetta, a vedere meglio la foto, hai fatto un parallelo, non molto ortodosso ma e' parallelo. Forse c'e' qualche filo interrotto o qualche saldatura fatta male dopo la seconda striscia accesa. Controlla meglio Si sicuramente non sarà il massimo della pulizia però non so,a me sembra più possibile come dice oban ma non ho strumenti per verificare. Questa è una foto un po' più nel dettaglio spero si capisca Che potrei fare? Share this post Link to post Share on other sites
Oban 9,508 Posted March 23, 2021 Bhe, se da come vedo nell'ultima immagine sono tutte strips LED SMD 7020, a maggior ragione è l'alimentatore sottodimensionato e temo pure di scarsa qualità. 12 minutes ago, Alex.87 said: Che potrei fare? Misurare l'assorbimento delle strisce o sostituire direttamente l'alimentatore,se non vuoi scollegare qualche spezzone. 1 Share this post Link to post Share on other sites
joefish 5,021 Posted March 23, 2021 4 minutes ago, Oban said: Misurare l'assorbimento delle strisce o sostituire direttamente l'alimentatore,se non vuoi scollegare qualche spezzone. Si, e' cosi'. Oban ha imparato bene la lezione Vedi che un tester digitale semplice, ormai, costa pochissimo. dai cinesi anche meno di 10 euro. In piu', se ho capito bene dall'immagine, hai usato i fili rosso/nero originali. Questi sono di pessima qualità, tutta plastica e pochissimo conduttore, non sono neanche sicuro sia rame. Alla fine conviene sempre prendere un alimentatore buono come questo: https://www.amazon.it/MEAN-LPV-60-12-White-power-supply/dp/B01MSD46RU/ref=sr_1_13?__mk_it_IT=ÅMÅŽÕÑ&crid=JQPQZXFFYYIK&dchild=1&keywords=meanwell+12v&qid=1616504159&sprefix=meanw%2Caps%2C196&sr=8-13 oppure uno preso da un vecchio PC. 1 Share this post Link to post Share on other sites
Alex.87 142 Posted March 23, 2021 21 minutes ago, joefish said: Vedi che un tester digitale semplice, ormai, costa pochissimo. dai cinesi anche meno di 10 euro Assolutamente,mi ero ripromesso di prenderlo,lo farò subito 22 minutes ago, joefish said: In piu', se ho capito bene dall'immagine, hai usato i fili rosso/nero originali. Esatto anche per rispondere alla tua prima domanda,si ho utilizzato quelli 🤦🏻♂️ Grazie per il link Per quanto riguarda la sezione ideale per i cavetti che mi consigliate? Sarei propenso a rifare tutti i collegamenti per bene 😉 Share this post Link to post Share on other sites
joefish 5,021 Posted March 23, 2021 16 minutes ago, Alex.87 said: Per quanto riguarda la sezione ideale per i cavetti che mi consigliate? se porti una sola coppia di fili dallo spezzone al mammut, puoi usare anche un filo sottile, tipo < 0.5 mm2, la regola e' di 4A/mm2. Poi dal mammut all'alimentatore un filo un po' piu' doppio. Ad esempio i fili originali che escono dall'alimentatore che ti ho linkato (pero' io ho il 100 W) sono 14AWG cioe' fili da 2 mm2 (la corrente massima dell'alimentatore e' 8.3 A). Share this post Link to post Share on other sites
Oban 9,508 Posted March 23, 2021 1 hour ago, joefish said: Si, e' cosi'. Oban ha imparato bene la lezione Eh si, mi è successa la stessa cosa, ho risolto sostituendo l'alimentatore. http://www.pepperfriends.com/forum/topic/15513-ikea-samla-contenitore-130-l-led-lightbox/?do=findComment&comment=488403 Quote Alla fine conviene sempre prendere un alimentatore buono come questo: Ottimo, soldi ben spesi, non ho riscontrato alcun problema finora. Share this post Link to post Share on other sites
Alex.87 142 Posted March 23, 2021 32 minutes ago, joefish said: se porti una sola coppia di fili dallo spezzone al mammut Non credo di aver ben capito anche perché non ho su mammut ma posso rimediare se è consigliabile Io ho tutto saldato non so se si vede dalla foto. Se hai la possibilità di un'immagine sarebbe l'ideale Share this post Link to post Share on other sites
joefish 5,021 Posted March 23, 2021 22 minutes ago, Alex.87 said: Non credo di aver ben capito anche perché non ho su mammut ma posso rimediare se è consigliabile Io ho tutto saldato non so se si vede dalla foto. Se hai la possibilità di un'immagine sarebbe l'ideale In questa guida trovi tutto purtroppo qualche immagine nel passaggio alla nuova versione del forum e' piccola ma clikkandoci sopra la si vede bene. 1 Share this post Link to post Share on other sites
Alex.87 142 Posted March 24, 2021 Ho acquistato un trasformatore da 84 watt a 16€ in un negozio vicino casa ed ora va tutto ok Ho anche rifatto tutti i cablaggi,più puliti e ordinati Qui era ancora in prova poi ho cablato tutto dietro Share this post Link to post Share on other sites

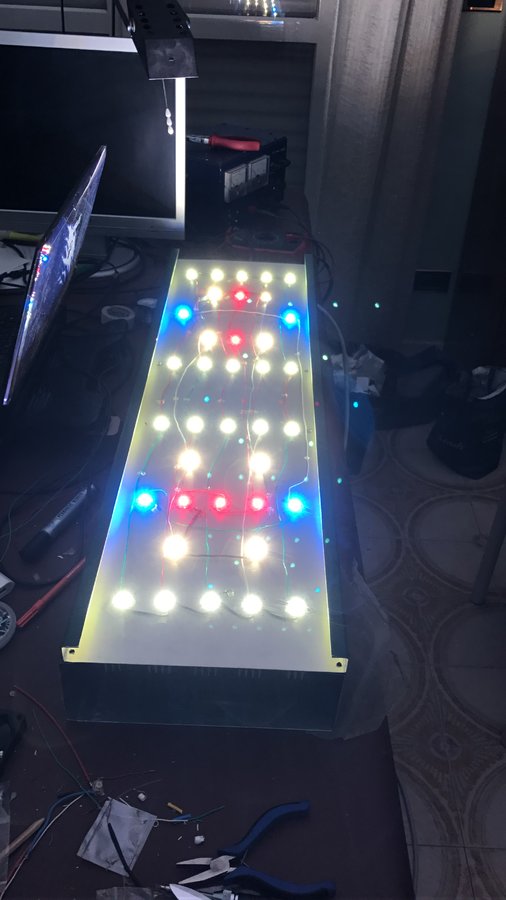

escucho 59 Posted July 9, 2021 Buonasera ragazzi, mi intrometto in questo topic chiedendovi un consiglio su questa plafoniera realizzata con led cree. È una plafoniera realizzata da me circa 3/4 anni fa con l’intento di utilizzarla per l’acquario solo che la cosa poi non si è concretizzata e quindi anziché continuare a tenerla inutilizzata vorrei usarla nella lb che mi sto costruendo già per l’anno prossimo. I led usati appunto sono dei cree xp-e e in totale sono: - 20 da 6500k - 8 da 4000-4500k - 4 blu da 460-470nm - 5 rossi da 660nm La base della mia lb sarà di 115x45cm. Che dite? Posso usare questa? Nel mentre ho comunque ordinato i led 8520 (grazie ancora @Oban) che avete consigliato ampiamente più volte e quindi mi arriveranno a breve 10 spezzoni da 50cm. Attendo i vostri interventi e ringrazio anticipatamente a chi mi aiuterà. 2 Share this post Link to post Share on other sites
Oban 9,508 Posted July 9, 2021 Ciao, in attesa di un parere più tecnico direi che questa soluzione va più che bene per le piantine di peperoncino. Ovviamente è da testare non appena seminerai ma non mi preoccuperei più di tanto dell'effettivo riuscita con questa lampada da te assemblata. Anzi, complimenti per come l'hai realizzata. Share this post Link to post Share on other sites
escucho 59 Posted July 10, 2021 10 hours ago, Oban said: Ciao, in attesa di un parere più tecnico direi che questa soluzione va più che bene per le piantine di peperoncino. Ovviamente è da testare non appena seminerai ma non mi preoccuperei più di tanto dell'effettivo riuscita con questa lampada da te assemblata. Anzi, complimenti per come l'hai realizzata. grazie mille dei complimenti @Oban, questa fu pensata ovviamente per una crescita ottimale delle piante del mio acquario di acqua dolce e quindi ecco perchè anche il mix di led diversi compresi anche i blu e i rossi. Purtroppo ho provato a cercare qua e la in rete ma non riesco a trovare un datasheet di questi cree xp-e (saranno andati fuori produzione?) però da quel che ricordo dovrebbero essere da 3w ciascuno ma non sono sicuro. A conti fatti complessivamente dovremmo essere sui 111w. Comunque sia aspettiamo il parere tecnico dell’esperto @joefish cosi ci fuga tutti gli eventuali dubbi 😁 Share this post Link to post Share on other sites
joefish 5,021 Posted July 12, 2021 Ciao, la lampada e' molto bella e ben fatta, sarebbe interessante se descrivessi (appena potrai) la realizzazione, i componenti, gli alimentatori etc etc. Per la tua domanda, a occhio direi che c'e' troppa componente blu e poca rossa. Al momento sono abbastanza incasinato, ma appena trovo un po' di tempo rispolvero i programmino che feci a suo tempo e vediamo, in linea di massima, quale potrebbe essere lo spettro totale. Poi sulla questione del rapporto rosso/blu ancora non abbiamo messo un punto fermo, purtroppo. Share this post Link to post Share on other sites
escucho 59 Posted July 12, 2021 5 hours ago, joefish said: Ciao, la lampada e' molto bella e ben fatta, sarebbe interessante se descrivessi (appena potrai) la realizzazione, i componenti, gli alimentatori etc etc. Per la tua domanda, a occhio direi che c'e' troppa componente blu e poca rossa. Al momento sono abbastanza incasinato, ma appena trovo un po' di tempo rispolvero i programmino che feci a suo tempo e vediamo, in linea di massima, quale potrebbe essere lo spettro totale. Poi sulla questione del rapporto rosso/blu ancora non abbiamo messo un punto fermo, purtroppo. Innanzitutto grazie mille per la risposta, sarà fatto @joefish , non appena recupero tutti gli appunti provvedo a documentare per bene come l’ho realizzata. Sono passati un bel pò di anni e la memoria fa cilecca purtroppo 😅 l’unica cosa che ricordo è la centralina che è una TC420 con la quale è possibile controllare 5 canali e al momento io l’ho usata solo per 4 avendo cosi ancora uno libero che posso sfruttare eventualmente. Appena puoi e ti liberi te ne sarei infinitamente grato almeno da capire se la plafoniera è adattabile ai peppers o meno anche perchè purtroppo tempo fa fu realizzata per l’acquario ma non avendolo messo su tanto vale sfruttarla. Eventualmente se dalla tue misurazioni risulta non adatta potrei o modificarla o usare direttamente i led 8520 che ho ordinato dalla cina senza troppi problemi. Insomma attendo un tuo responso 😇 Comunque sia ad occhio, allo stato attuale, che ne pensi? Sarebbe adatta e sufficiente per la lb con base di 120x50cm che ho in mente di realizzare? Share this post Link to post Share on other sites
escucho 59 Posted July 12, 2021 8 hours ago, joefish said: Ciao, la lampada e' molto bella e ben fatta, sarebbe interessante se descrivessi (appena potrai) la realizzazione, i componenti, gli alimentatori etc etc. Per la tua domanda, a occhio direi che c'e' troppa componente blu e poca rossa. Al momento sono abbastanza incasinato, ma appena trovo un po' di tempo rispolvero i programmino che feci a suo tempo e vediamo, in linea di massima, quale potrebbe essere lo spettro totale. Poi sulla questione del rapporto rosso/blu ancora non abbiamo messo un punto fermo, purtroppo. Innanzitutto Grazie mille per la risSarà fatto @joefish non appena recupero tutti gli appunti provvedo a documentare per bene il tutto. Sono passati un bel pò di anni e la memoria fa cilecca purtroppo 😅 l’unica cosa che ricordo è la centralina che è una TC420 con la quale è possibile controllare 5 canali e al momento io l’ho usata solo per 4 avendo cosi ancora uno libero che posso sfruttare eventualmente. Appena puoi e ti liberi te ne sarei infinitamente grato almeno da capire se la plafoniera è adattabile ai peppers o meno anche perchè purtroppo tempo fa fu realizzata per l’acquario ma non avendolo messo su tanto vale sfruttarla. Eventualmente se dalla tue misurazioni risulta non adatta potrei o modificarla o usare direttamente i led 8520 che ho ordinato dalla cina senza troppi problemi. Insomma attendo un tuo responso 😇 Comunque sia ad occhio, allo stato attuale, che ne pensi? Sarebbe adatta e sufficiente per la lb con base di 120x50cm che ho in mente di realizzare? Share this post Link to post Share on other sites
Astug 125 Posted January 27, 2023 Rispolvero questo topic, per condividere un video di una nota marca, e si badi bene non sto facendo markette o se l'argomento è già trattato, si rimuova. Nel video (in inglese) c'è una comparativa fra i diversi led poi l'ultima invenzione che sembra avere nuovo spettro e bassi consumi. Alimentato dai famosi Meanwell già citati da @joefish, rimetto ai pareri dei più esperti la bontà del progetto, a me devo dire il video è piaciuto, buona visione. https://youtu.be/cJt34MmnxlU 1 Share this post Link to post Share on other sites
Astug 125 Posted January 27, 2023 Ecco una brochure con alcuni dettagli tecnici. Mi chiedo se si sono fatti passi avanti in tema lighting o no? PC_2021H2_Greenhouse_Lighting_EN_v1018.pdf 1 Share this post Link to post Share on other sites
leonidas 2,294 Posted April 21, 2023 Mah io sono convinto che una lampada del genere risolverebbe tutto. 20000 e più lumen, auto ricaricante con pannello fotovoltaico, 6500k, che è un colore che è sempre andato bene (vedi i neon di Lonewolf). Il problema è che secondo me si tratta di un fake, qualcuno ha mai preso un faro come questo? Share this post Link to post Share on other sites
